Komponen-Komponen Elektronika

KOMPONEN – KOMPONEN ELEKTRONIKA

Simbol Komponen Resistor		Fungsi Komponen Resistor
	Resistor	Resistor berfungsi sebagai penghambat arus yang mengalir dalam rangkaian listrik
	Resistor
	Potensio Meter	Resistor berfungsi sebagai penghambat arus dalam rangkaian listrik, nilai resistansi dapat diatur
	Potensio Meter
	Variable Resistor	Resistor berfungsi sebagai penghambat arus dalam rangkaian listrik, nilai resistansi dapat diatur
	Variable Resistor

Simbol Komponen Condensator		Fungsi Komponen Condensator
	Condensator Bipolar	Berfungsi untuk menyimpan arus listrik sementara waktu
	Condensator Nonpolar
	Condensator Bipolar	Electrolytic Condensator (ELCO)
	Kapasitor berpolar	Electrolytic Condensator (ELCO)
	Kapasitor Variable	Condensator yang nilai kapasitansinya dapat diatur

Simbol Komponen Dioda		Fungsi Komponen Dioda
	Dioda	Berfungsi sebagai penyearah yang dapat mengalirkan arus listrik satu arah (forward bias)
	Dioda Zener	Penyetabil Tegangan DC (Searah)
	Dioda Schottky	Dioda dengan drop tegangan rendah, biasanya terdapat dalam IC logika
	Dioda Varactor	Gabungan Dioda dan Kapasitor
	Dioda Tunnel	Dioda Tunnel
	LED (Light Emitting Diode)	Akan menghasilkan cahaya ketika dialiri arus listrik DC satu arah
	Photo Dioda	Menhasilkan arus listrik ketika mendapat cahaya

Simbol Komponen Transistor		Fungsi Komponen Transistor
	Transistor NPN	Arus listrik akan mengalir (EC) ketika basis (B) diberi positif
	Transistor PNP	Arus listrik akan mengalir (CE) ketika basis (B) diberi negatif
	Transistor Darlington	Gabungan dari dua transistor Bipolar untuk meningkatkan penguatan
	Transistor JFET-N	Field Effect Transistor kanal N
	Transistor JFET-P	Field Effect Transistor kanal P
	Transistor NMOS	Transistor MOSFET kanal N
	Transistor PMOS	Transistor MOSFET kanal P

Komponen		Fungsi
	Motor	Motor Listrik
	Trafo, Transformer, Transformator	Penurun dan penaik tegangan AC (Bolak Balik)
	Bel Listrik	Berbunyi ketika dialiri arus listrik
	Buzzer	Penghasil suara buzz saat dialiri arus listrik
	Fuse, Sikring	Pengaman. Akan putus ketika melebihi kapasitas arus
	Fuse, Sikring
	Bus	Terdiri dari banyak jalur data atau jalur address
	Bus
	Bus
	Opto Coupler	Sebagi isolasi antar dua rangkaian yang berbeda. Dihubungkan oleh cahaya
	Loudspeaker	Mengubah signal listrik menjadi suara
	Mic, Microphone	Mengubah signal suara menjadi arus listrik
	Op-Amp, Operational Amplifier	Penguat signal input
	Schmitt Trigger	Dapat mengurangi noise
	ADC, Analog to Digital	Mengubah signal analog menjadi data digital
	DAC, Digital to Analog	Mengubah data digital menjadi signal analog
	Crystal, Ocsilator	Penghasil pulsa

·         IC Mikrokontroller

·         Crystal

·         Kapasitor Keramik

·         Kapasitor Elektrolit (Elco)

·         Resistor

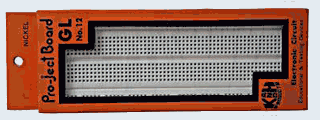

·         Project Board

·         PCB Polos

·         PCB lubang atau bolong

·         Socket DC

·         TAC Switch

·         Terminal Biru/Hijau 2 Pin

·          Konektor DB9

·         Photodioda

·         Dioda

·         Dioda Bridge

·         Socket IC

·         LED

·         Push Button On-Off biru 6 pin

·         Trimpot

·         Multitune

·         Header Female

·         Kabel Pelangi

·         Konektor Black Housing

·         Konektor Putih

·         IC Driver Motor L298

·         Header Male
